新聞中心news center
喜迎2024，勵頤拓軟件重磅推出熱仿真軟件CAE軟件LiToTherm。LiToTherm作為一款自主研發的固體熱仿真軟件，致力于解決消費電子、高端裝備、國防軍工等領域結構熱響應預測、熱失效分析和熱壽命評估及產品有效熱管理問題，為用戶提供安全可靠的產品熱設計、性能優化和創新研發支撐工具。
LiToTherm具備3D熱對流、熱傳導和熱輻射的仿真能力，可以兼顧不同類型的一階、二階單元，包括四面體、五面體、六面體等。同時支持各向異性和溫度相關的材料模型，能夠解決電子元件、芯片、汽車電池包等復雜系統的熱仿真問題。本文將結合微通道散熱器仿真、芯片封裝仿真和汽車電池包熱仿真三個場景，介紹LiToTherm在傳熱分析中的應用。
 |
案例一 微通道散熱器仿真
微通道散熱器是專為提高電子設備，尤其是集成電路（IC）、處理器和其他高功率元件的散熱效果而設計的高效熱管理裝置。通過詳細的溫度分布分析，它能夠協助選材并確定更有效的內部結構，從而幫助產品進行改進。利用LiToTherm進行微通道散熱器仿真步驟如下：

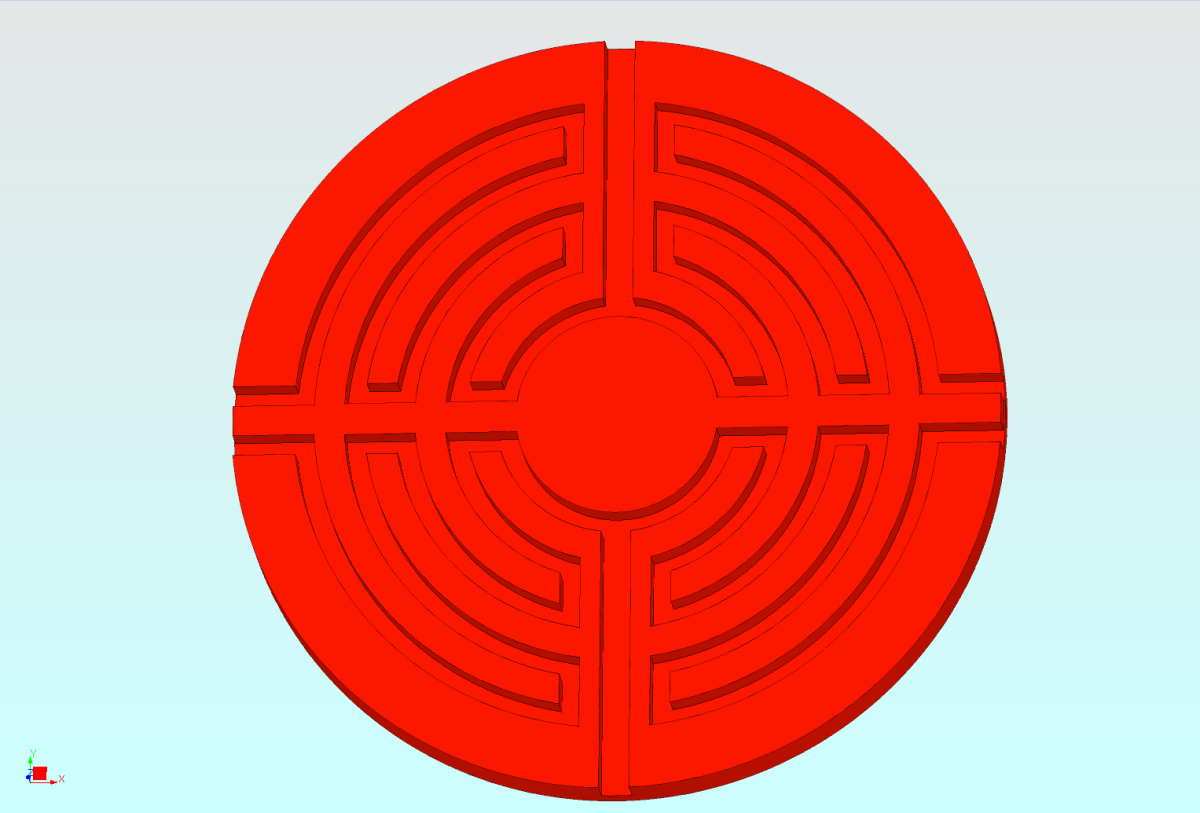

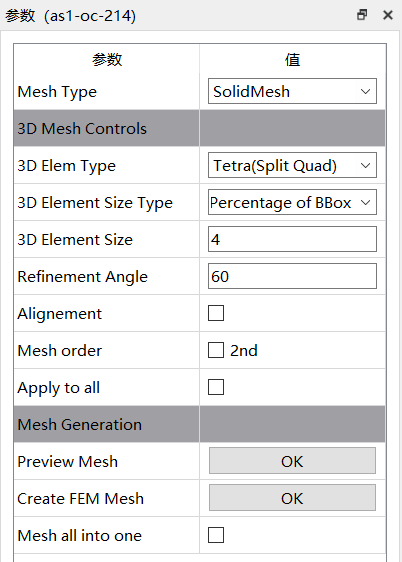

導入模型并劃分網格。導入微通道散熱器CAD幾何模型，通過LiToTherm前處理模塊，自動對幾何劃分四面體網格。
 |  |

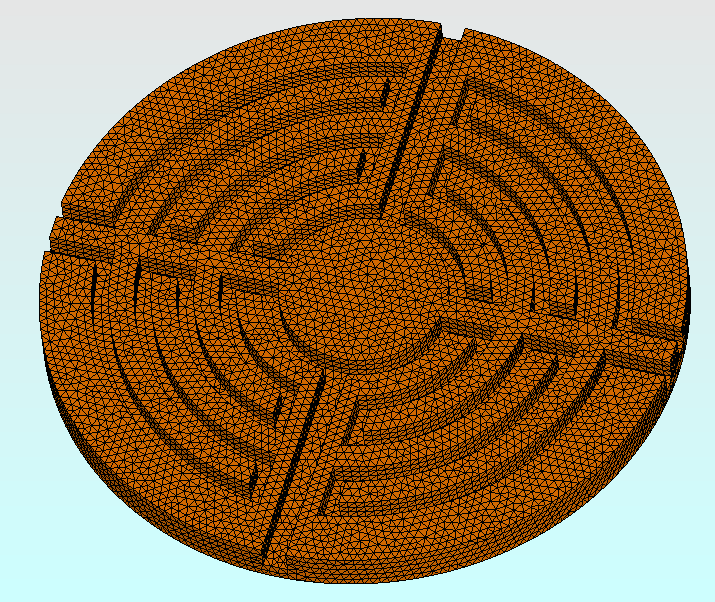

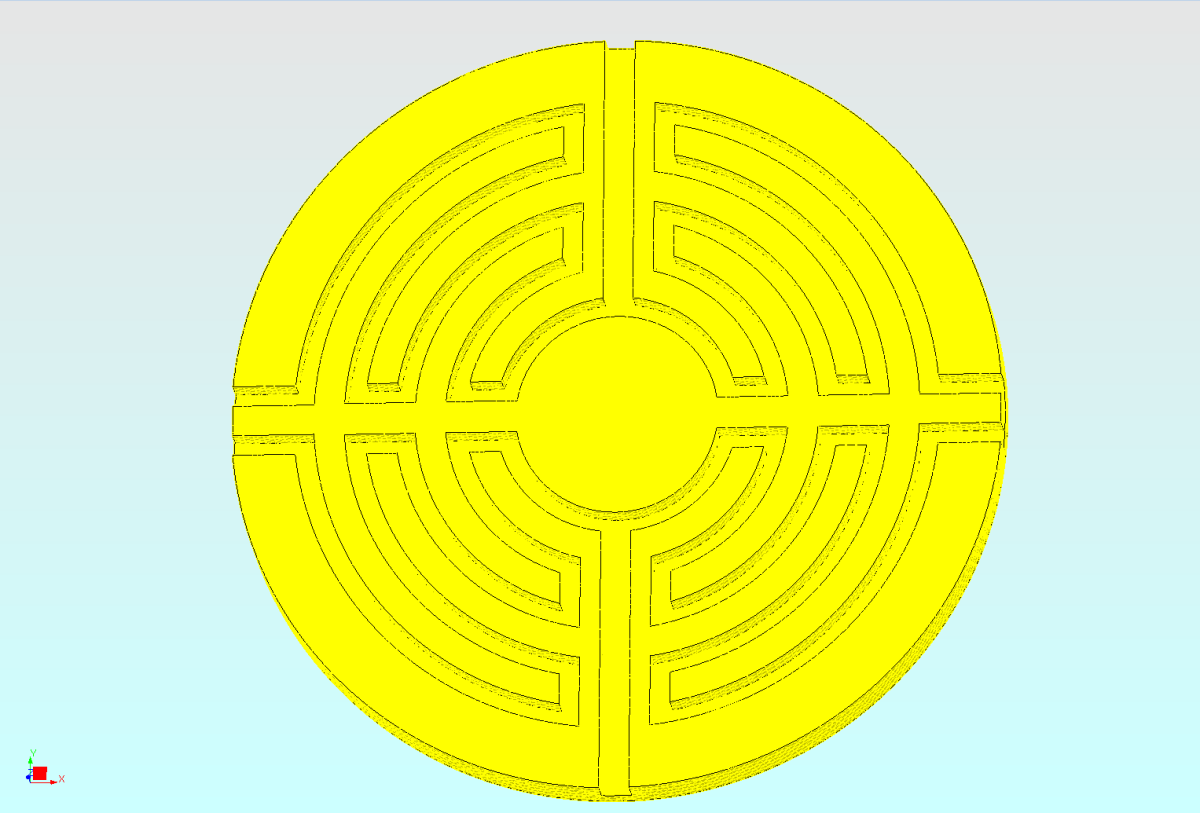

微通道散熱器網格模型
賦予單元類型。選擇整體區域，賦予Solid General 單元類型。
 |  |

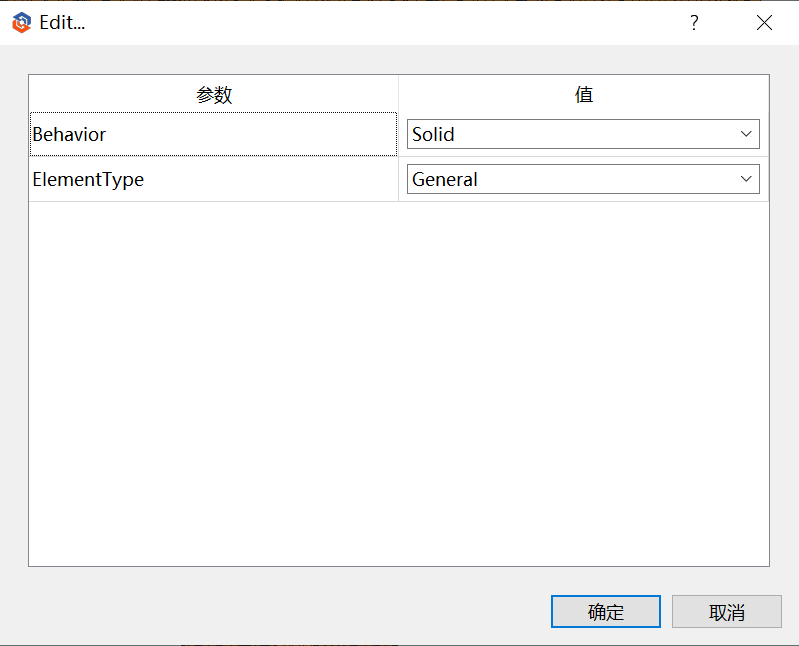

單元類型

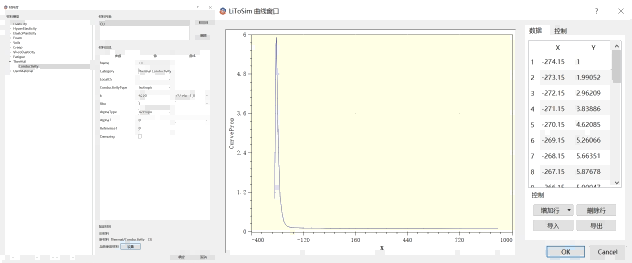

設置材料屬性。定義材料的熱導率并給定對應的溫度，賦予整體區域。
 |
賦予初始條件。對整體區域賦予20°C初始溫度。
 |  |

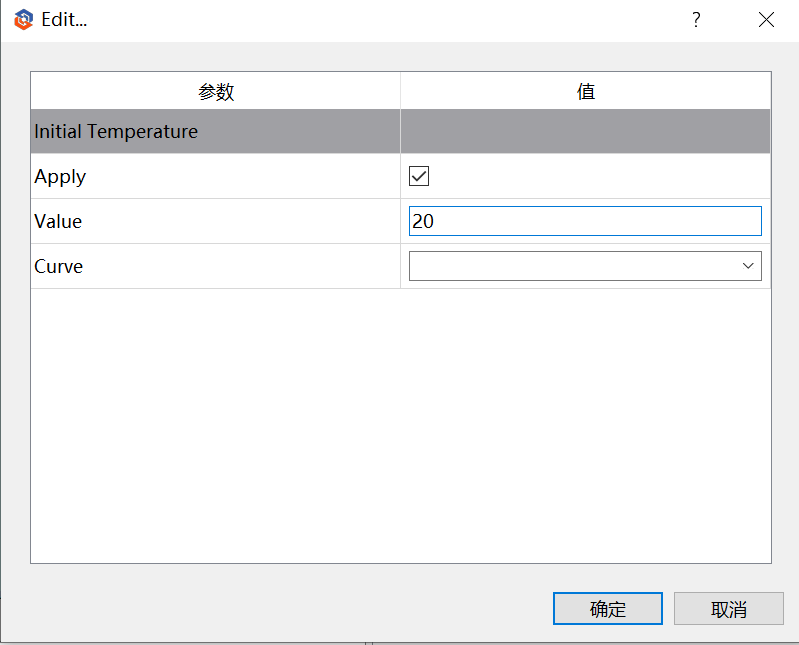

初始溫度

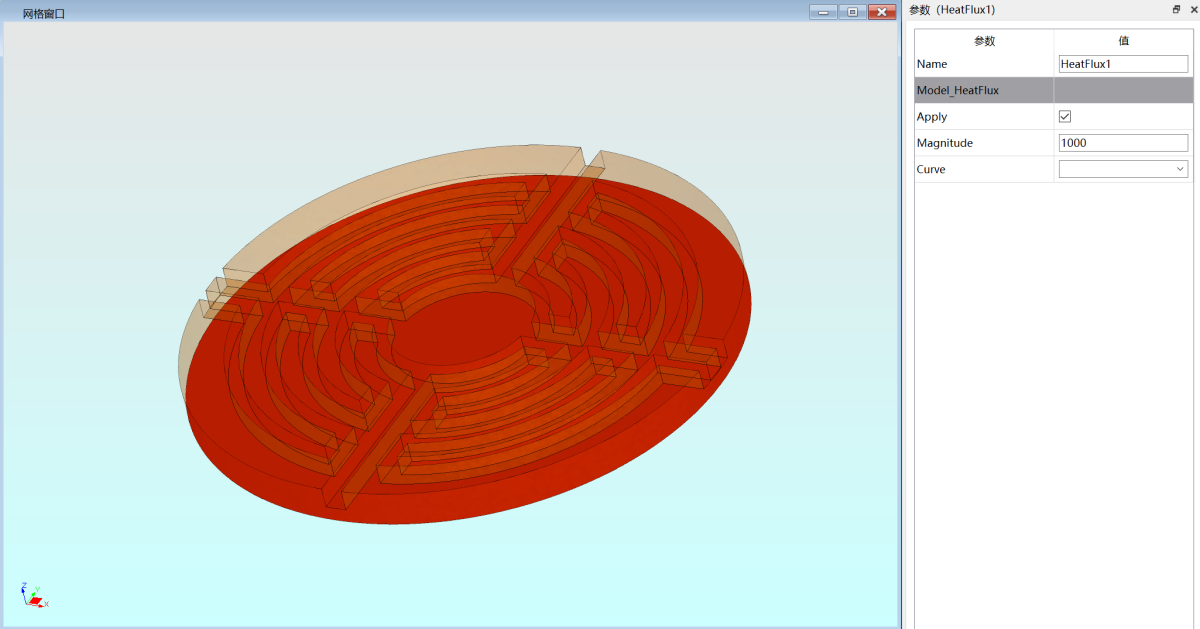

設置載荷，對散熱器不同位置施加熱流以及對流。
 |
 |  |

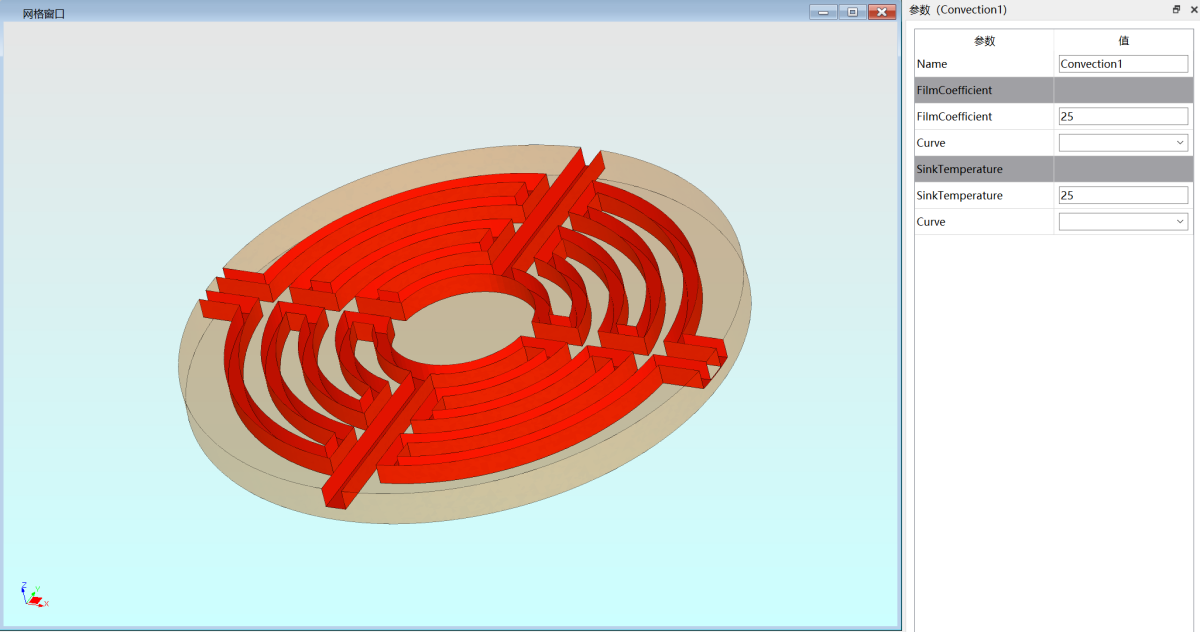

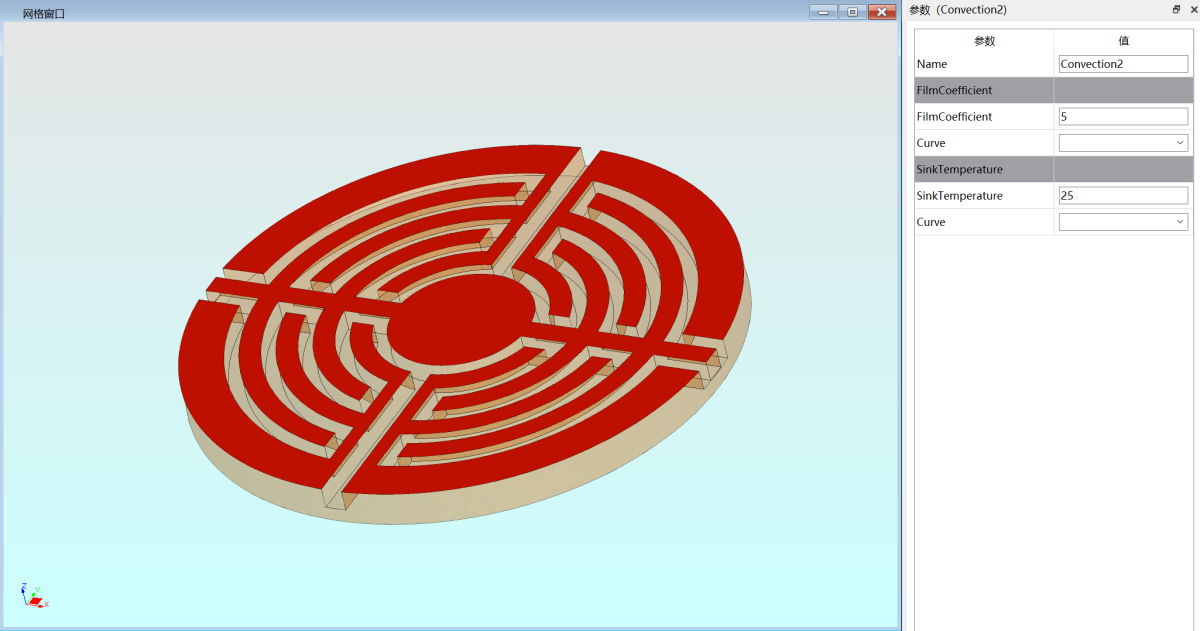

對流邊界條件
設置求解控制參數，進行求解。
查看整體散熱器的云圖，可以分析整體區域的溫度、溫度梯度及熱流分布,從云圖結果可以分析出不同材料、結構的散熱效果。計算結果可與國外商軟直接對標。

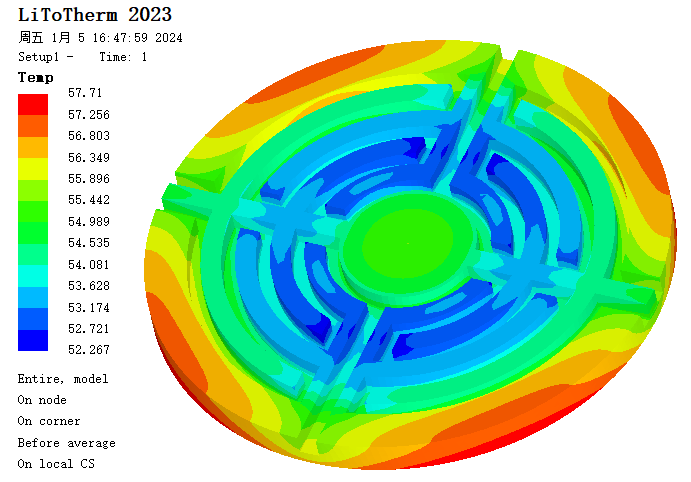

溫度云圖
 |  |  |

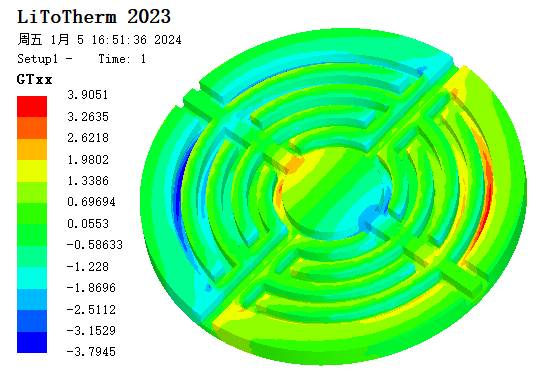

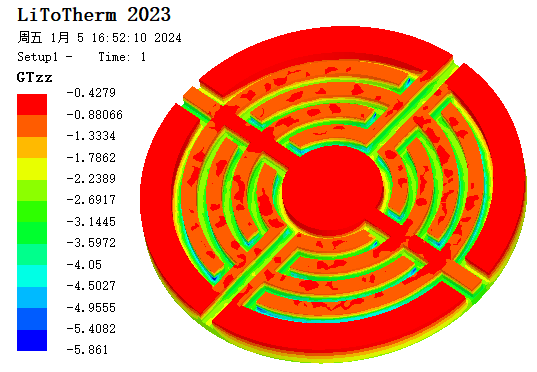

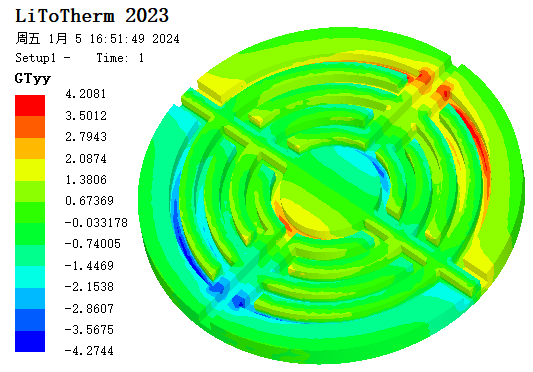

溫度梯度云圖
 |  |  |

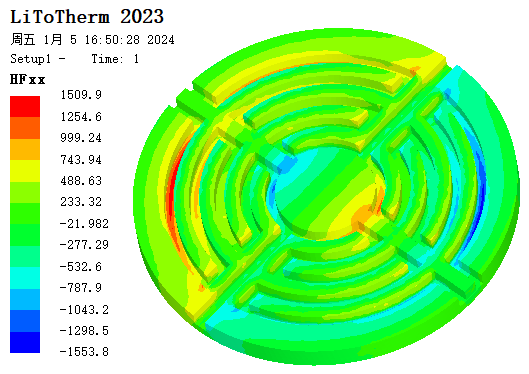

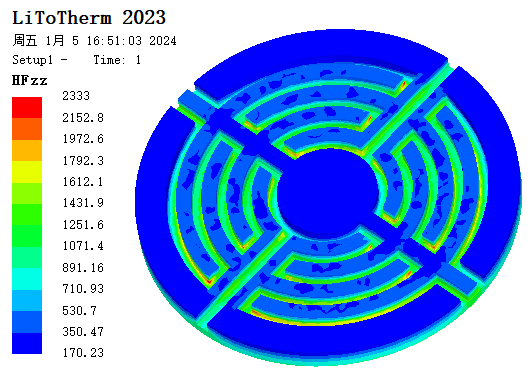

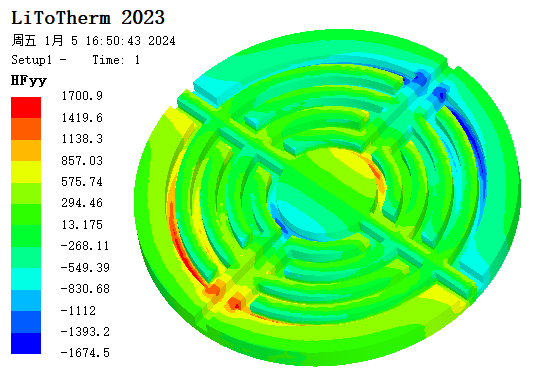

熱流云圖
案例二 芯片封裝仿真
芯片封裝是廣泛應用于集成電路（IC）和其他電子元件封裝領域的表面貼裝封裝。LiToTherm能夠求解由不同材料和不同單元構成的芯片封裝在自然對流下的溫度、溫度梯度及熱流分布。幫助工程師測試不同散熱條件下的溫度分布，以確保芯片在各種工作環境下的穩定性。
 |
案例三 汽車電池包熱仿真
汽車電池包是電動汽車的核心組件，由多個電池單體構成，形成一個集成單元，為車輛提供電力。在處理這一復雜系統時，LiToTherm能夠高效求解千萬級節點構成的汽車電池包模型。為工程師提供詳細的溫度場、溫度梯度以及熱流數據，助力深入了解和優化汽車電池包的熱行為。
 |
LiToTherm將繼續提升用戶體驗和拓展應用領域，并拓展智能建模功能、工業常用材料數據庫、多物理場耦合仿真等模塊，以打造滿足不同領域客戶需求的高效易用的熱仿真工具，同時為用戶提供更為精準、可靠的產品熱管理與熱設計工程解決方案。
