重慶勵頤拓軟件有限公司亮相第六屆全國連接結構動力學學術研討會

第六屆全國連接結構動力學學術研討會于2025年5月23至26日在四川成都召開，會議由中國振動工程學會模態分析與試驗專業委員會主辦，中國工程物理研究院總體工程研究所(簡稱中物院總體所)、哈爾濱工業大學、西北工業大學、中國核學會核工程力學分會聯合承辦，《振動工程學報》協辦。

本次會議圍繞連接結構動力學領域的學術前沿及關鍵技術問題進行研討，旨在增進領域內研究人員之間的學術交流與科研合作，推動相關學科領域深入發展。

會議邀請了本領域知名學者做大會主題報告，設置專題分會場進行口頭報告交流。會議期間還同時召開中國振動工程學會模態分析與試驗專業委員會委員代表會議、"數智化連接結構動力學"為主題的中國振動工程學會青年學者論壇。重慶勵頤拓軟件有限公司亮相研討會并與業界專家共話連接結構動力學的前沿發展。

重慶勵頤拓軟件有限公司與中物院總體所共同打造非線性連接動力學分析專業產品NODYNAS,  在此次研討會上首次公開亮相。


NODYNAS主要通過對復雜連接進行局部非線性動力學響應分析來反映出整體結構的非線性動力學響應，支持多種非線性連接單元，能夠減少非線性求解時的迭代規模，提高計算效率，快速準確的為設備的制造和研發提供評估依據。

NODYNAS應用前景

NODYNAS針對連接結構時域和頻域的非線性振動問題，提出一種基于局部非線性轉化的動力學降階方法。采用Iwan、干摩擦、多項式、間隙模型等四種非線性鏈接單元模型描述連接界面的局部遲滯非線性，采用Newmark法和多諧波平衡法分別將時域和頻域的非線性動力學方程轉化為非線性代數方程組，將整體結構的非線性動力學響應降階到僅與連接非線性相關的自由度上進行求解，通過減小迭代過程中雅可比矩陣的維數來提高計算效率，此外針對非線性問題不容易收斂的情況，在常規得牛頓迭代的方法上，增加了Broyden松弛迭代方法，并且引入了路徑迭代法和反向掃頻的方法來保證收斂的穩定性，能夠在保證計算精度的同時極大提高計算效率。

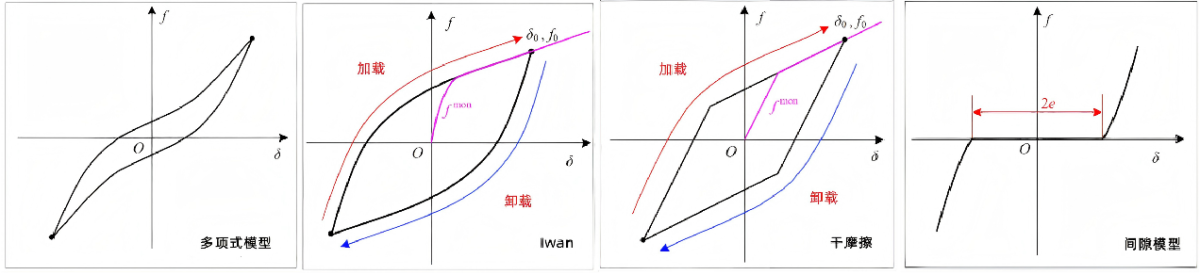

NODYNAS內置四種非線性連接單元模型

           算例一：三彈簧振子模型

簡化模型示意圖

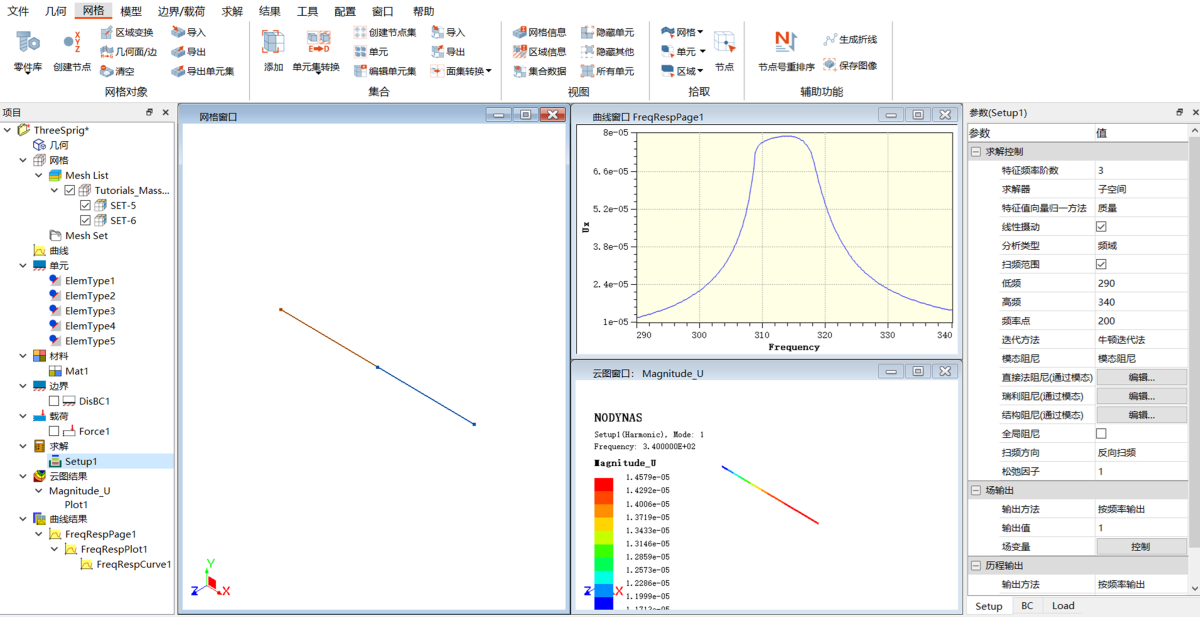

NODYNAS后處理結果視圖

 對于圖中的三自由彈簧振子模型進行多工況的激勵幅值分析，可以得到如下圖所示的響應情況，出現了明顯的剛度軟化和幅變阻尼現象。

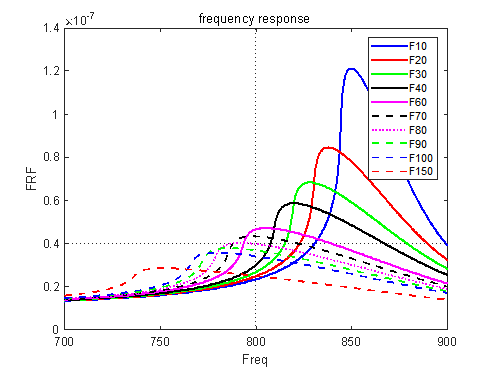

多工況激勵幅值位移響應曲線

           算例二：簡化隔振器模型

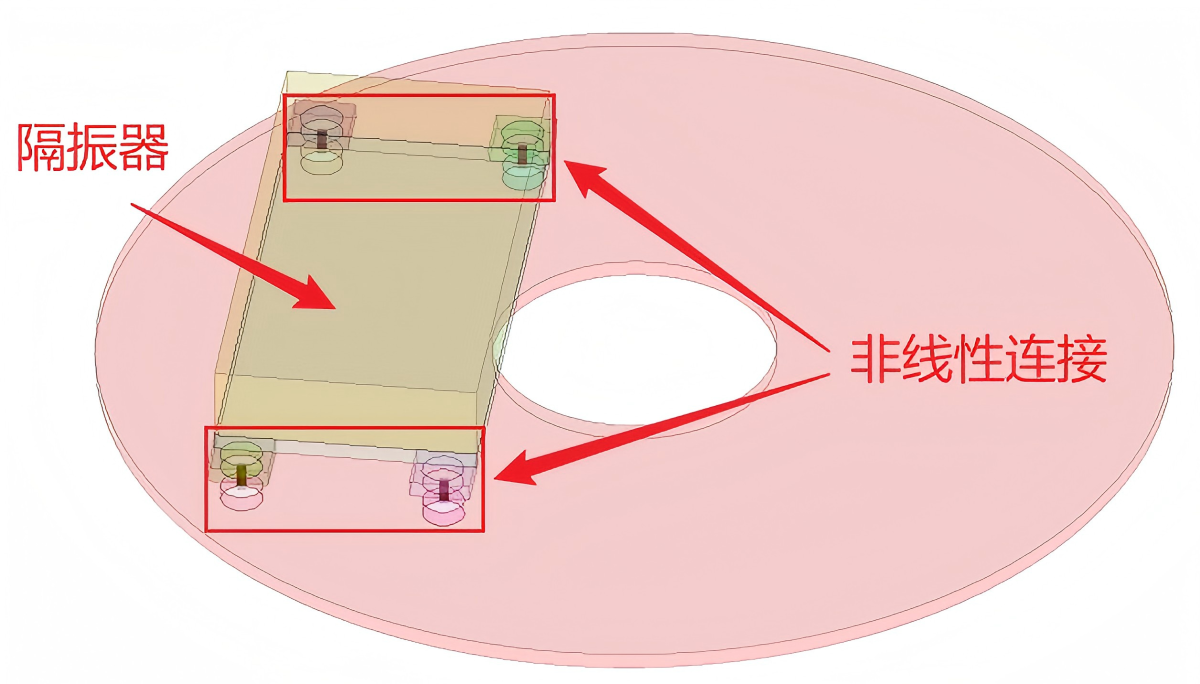

簡化隔振器模型

對如圖所示的隔振器模型進行加速度激勵分析，可清晰揭示位移響應中顯著的非線性動力學特征。

NODYNAS軟件集成多維度后處理模塊，支持位移場、加速度場及速度場的時頻域可視化重構。其專業數據可視化系統具備以下核心功能：

（1）多物理場響應曲線自動生成（含位移/加速度/速度響應曲線和云圖繪制）；

（2）面向非線性問題研究的專項診斷工具，涵蓋收斂性監測指標（迭代誤差演化曲線）、算法優化進程追蹤（迭代次數統計曲線）及接觸力學特性表征（非線性連接件力學響應曲線）。

該功能體系專為科研人員定制開發，通過可視化輔助分析工具鏈，可系統評估隔振系統在復雜激勵下的動態失穩閾值與非線性耦合效應，為精密機械隔振設計提供量化評估依據。

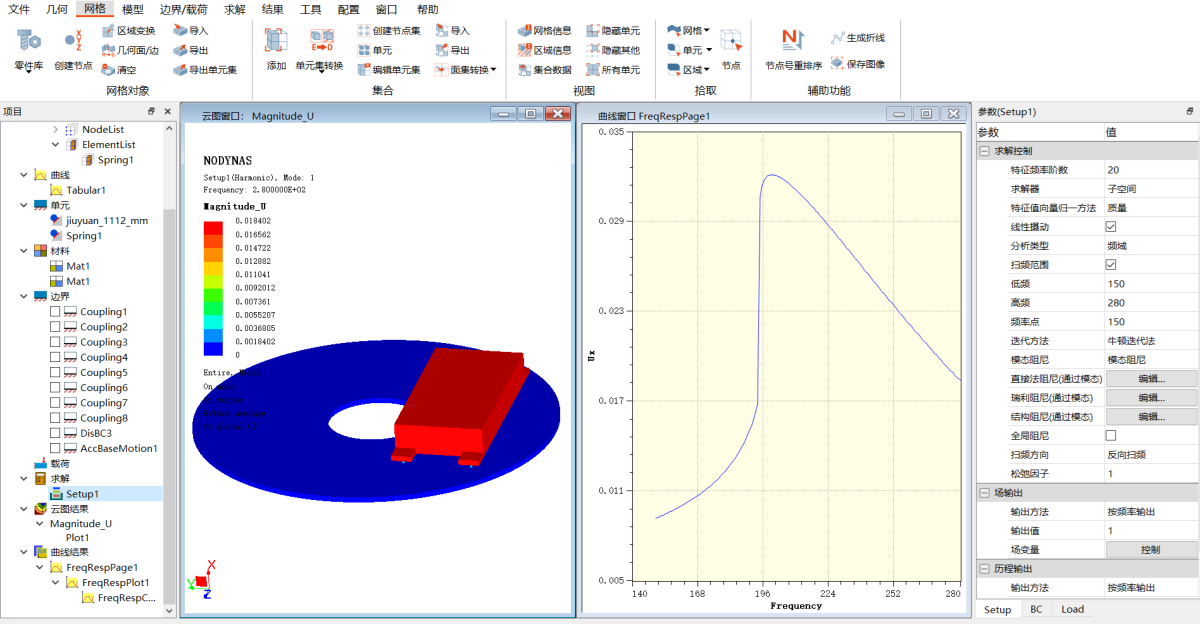

簡化隔振器模型后處理視圖

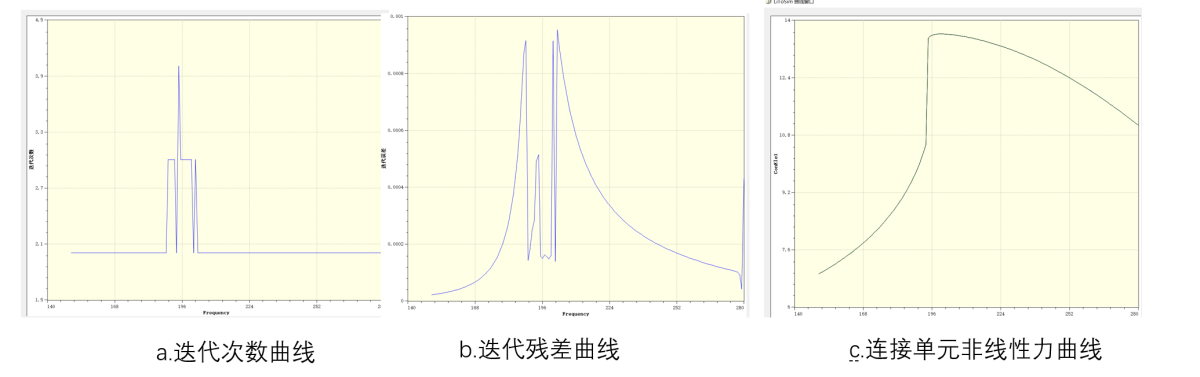

簡化隔振器模型迭代信息曲線

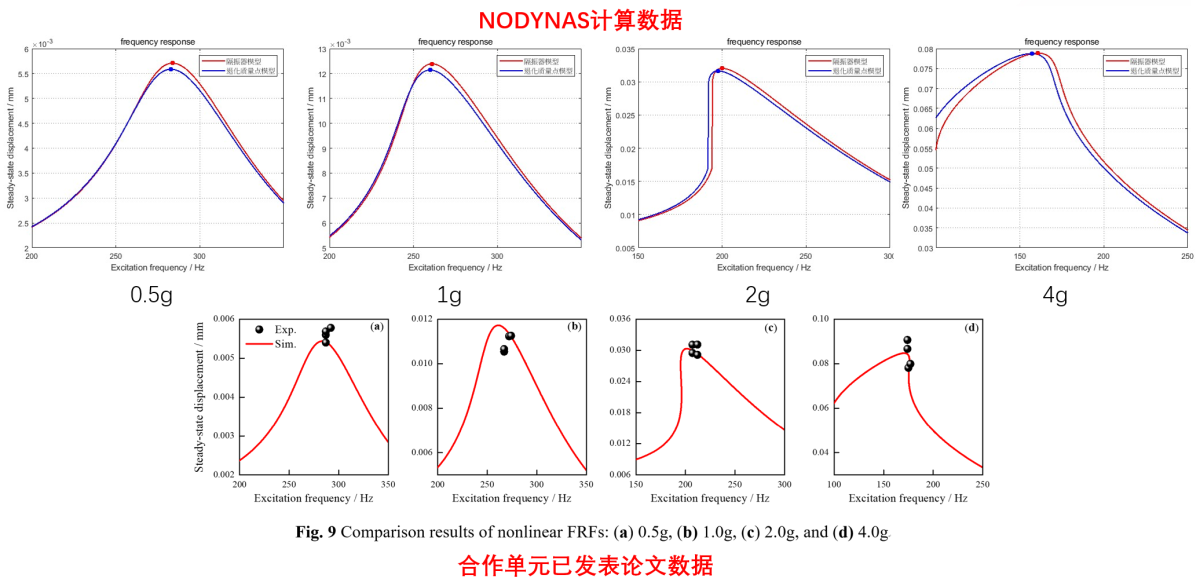

計算數據對比

通過簡化的隔振器模型和退化為質量點模型的計算結果與合作單元已發表的論文中的模擬數據和實驗數據進行對比，該算例與合作單位公開的論文結果一致，很好的驗證了軟件的求解精度。

NODYNAS是一款由利用C++語言實現復雜連接結構時頻域非線性動力學分析專業軟件，支持多種連接單元并且實現了基于局部非線性動力學求解方法，具備前處理、求解器、后處理整體流程，實現用戶在軟件界面即可完成求解的全過程操作，有效彌補了傳統商業有限元軟件在復雜非線性動力學問題求解能力上的局限性，特別適用于航空航天、精密機械等領域的非線性振動特性研究。

勵頤拓軟件期待與各界朋友進一步深入交流合作，共同推動連接結構動力學領域的創新與發展！
