齒輪嚙合強度仿真

（1）案例名稱：BevelGear.inp

（2）場景介紹：齒輪嚙合是兩個或多個齒輪相互嵌合，以傳遞動力或轉動運動的過程。齒輪嚙合場景在許多機械傳動系統中都十分常見，如汽車變速箱、風力發電機等。因此，保證齒輪的強度符合標準在工業中是非常重要的。LiToSim通過接觸邊界來模擬齒輪齒根嚙合的情況。

（3）包含功能：

① 模型概況：2個部件，44495個節點，37500個單元。

② 材料組成：線彈性。

③ 單元類型：實體單元。

④ 邊界條件：接觸、耦合、位移約束。

⑤ 求解類型：靜力學。

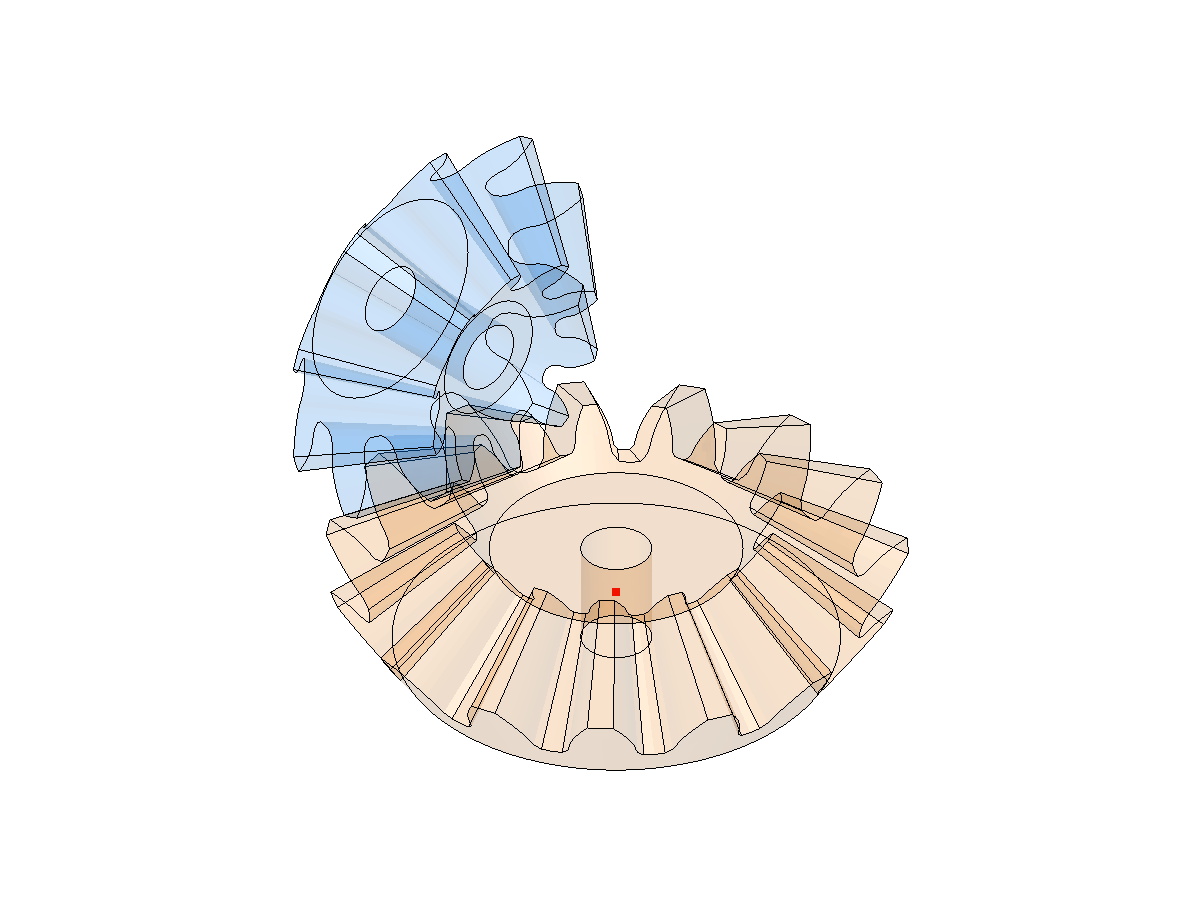

齒輪嚙合示意圖

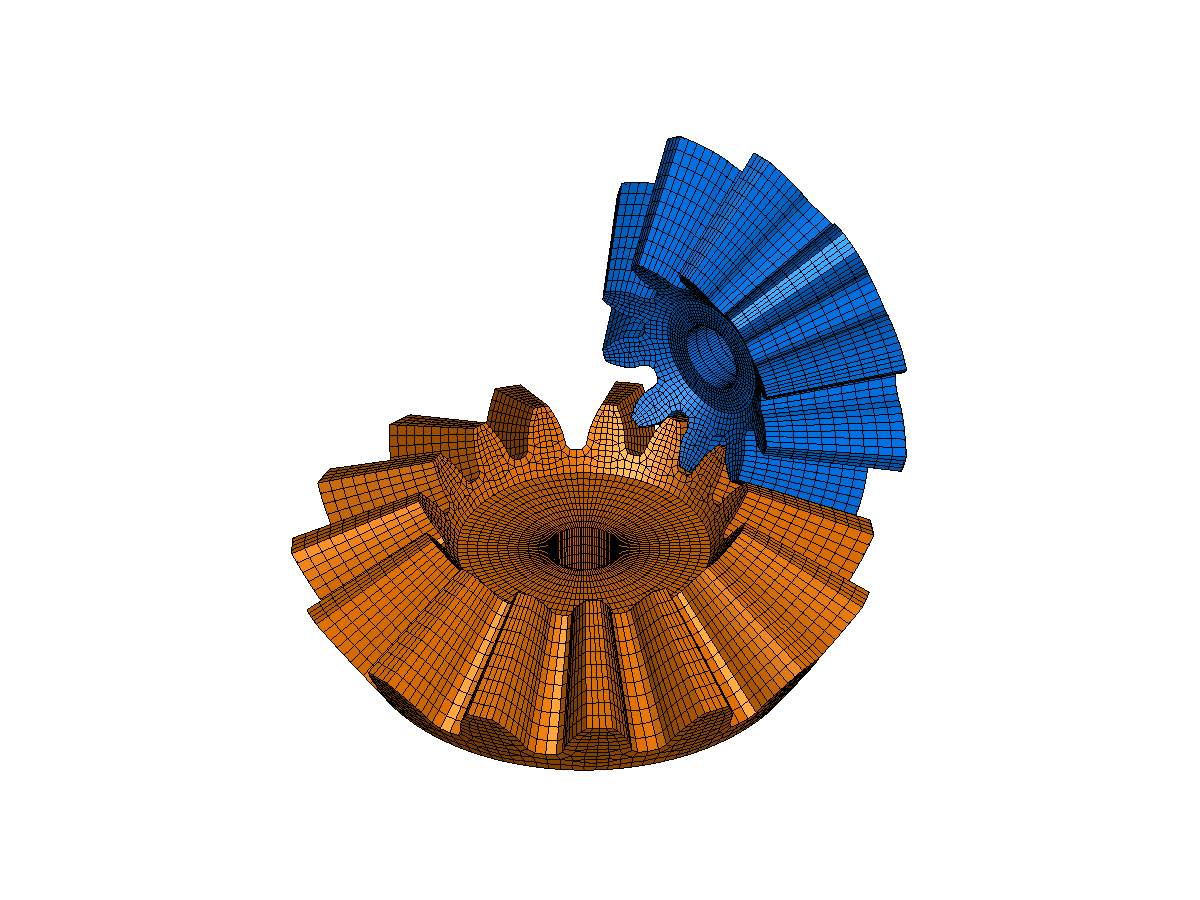

耦合關系示意圖

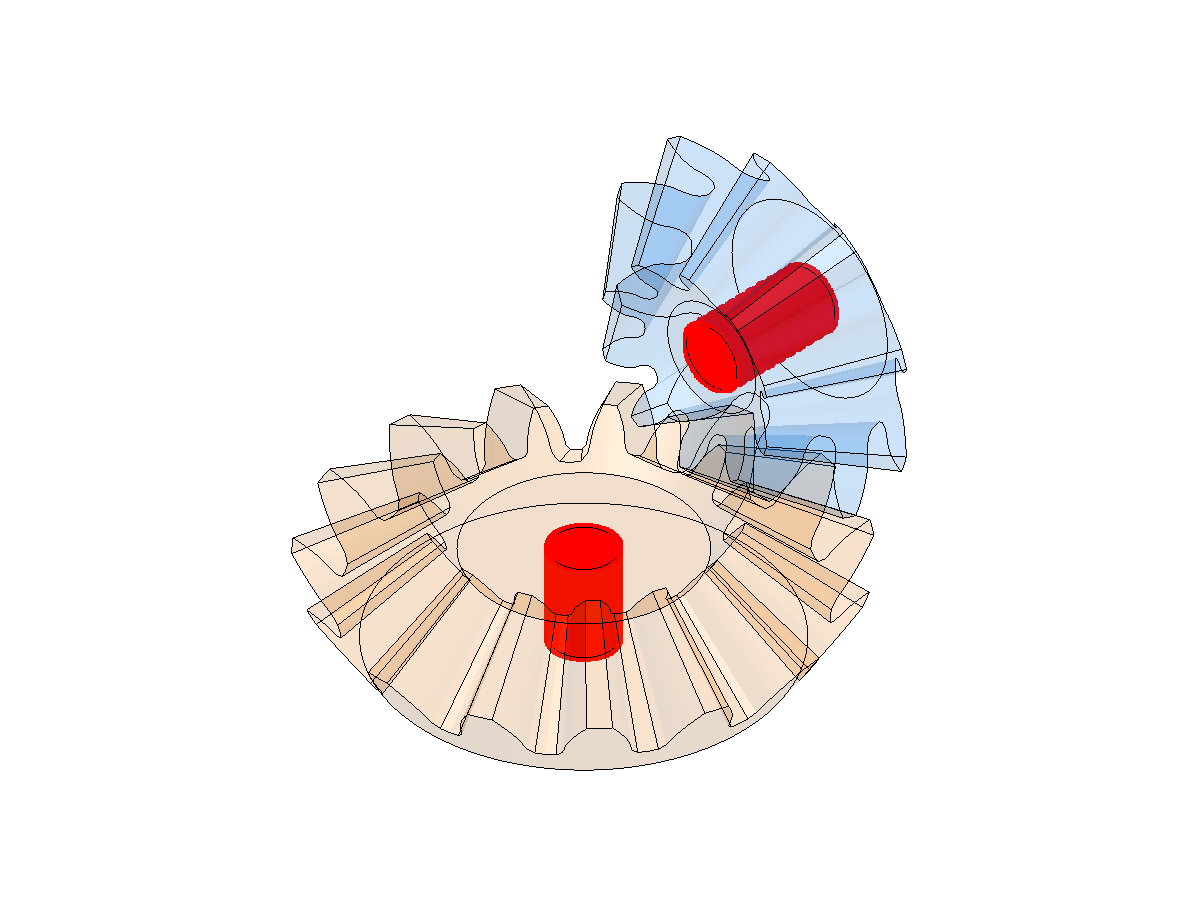

位移約束示意圖

（4）強度仿真結果：

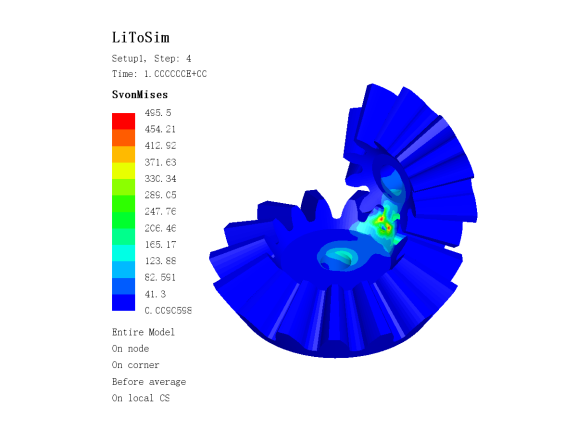

圖 1.5.4齒輪嚙合應力結果圖

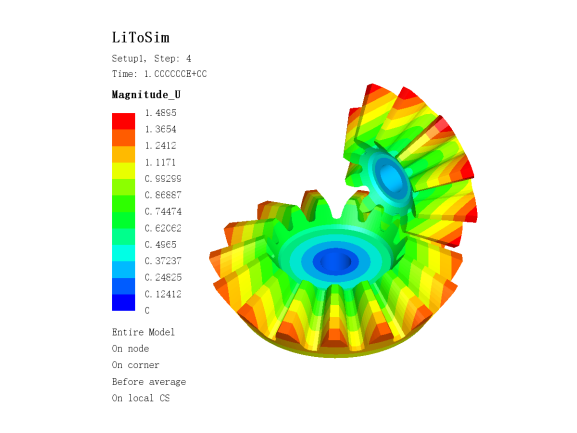

圖 1.5.5齒輪嚙合位移結果圖
