循環對稱結構強度分析

（1）案例名稱：Rotating_body_strength.inp

（2）場景介紹：對于葉輪機，螺旋槳，電機等這一類具有循環對稱結構的機械來說，其建模分析應充分利用此類結構的特點一重復性和軸對稱性，只需通過對基本扇區的建模分析并對結果加以擴展即可得到整體結構的結果。對于模型復雜、扇區較多的結構利用循環對稱分析可以極大的降低計算規模，減少求解時間。

（3）包含功能：

① 模型概況：1個部件，9828個節點，5053個單元。

② 材料組成：彈性材料 。

③ 單元類型：實體單元 。

④ 邊界條件：位移約束、循環對稱邊界。

⑤ 載荷類型：旋轉加速度載荷。

⑥ 求解類型：靜力學。

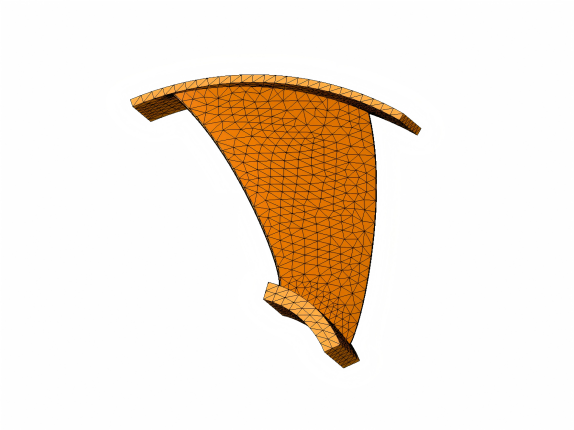

分析模型

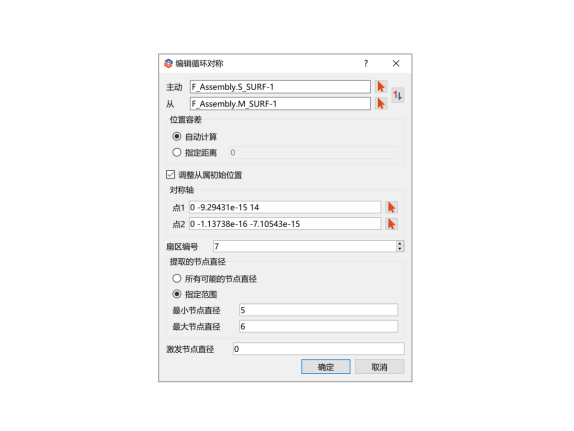

循環對稱邊界

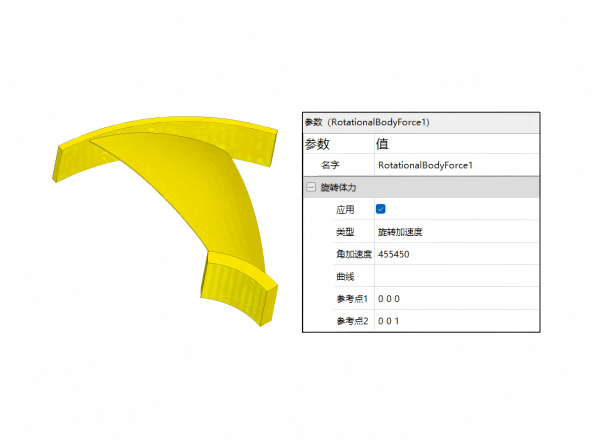

旋轉加速度載荷

（4）仿真結果：

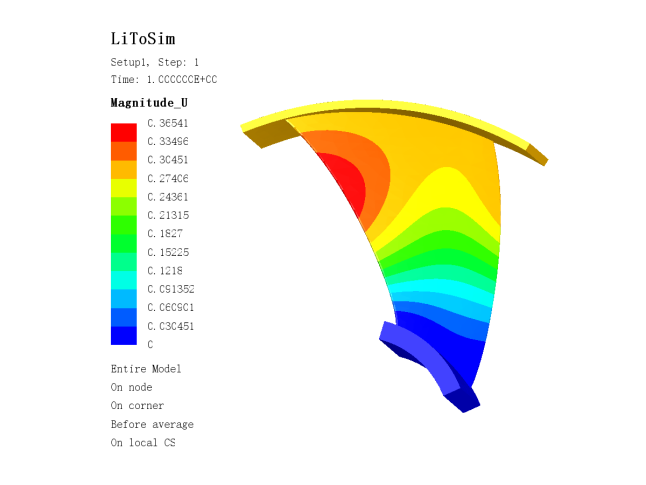

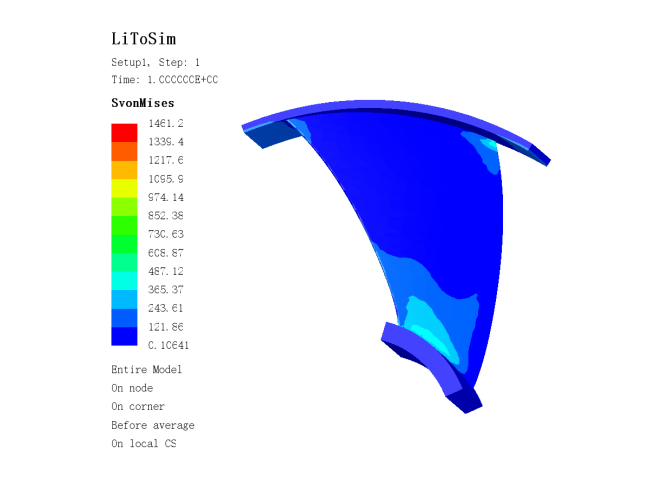

位移云圖	應力云圖
