軟管接觸變形仿真

（1）案例名稱：Tube.inp

（2）場景介紹：在石油化工領域中通常會涉及到軟管相互接觸從而發生變形的問題。LiToSim通過接觸關系和軟管位移實現其相互接觸變形。 （3）包含功能： ?

   ① 模型概況：2個部件，2016個節點，1208個單元。

   ② 材料組成：線彈性。

   ③ 單元類型：實體單元。

   ④ 初始邊界：初始位移約束。

   ⑤ 邊界條件：接觸、位移。

   ⑥ 求解類型：靜力學。

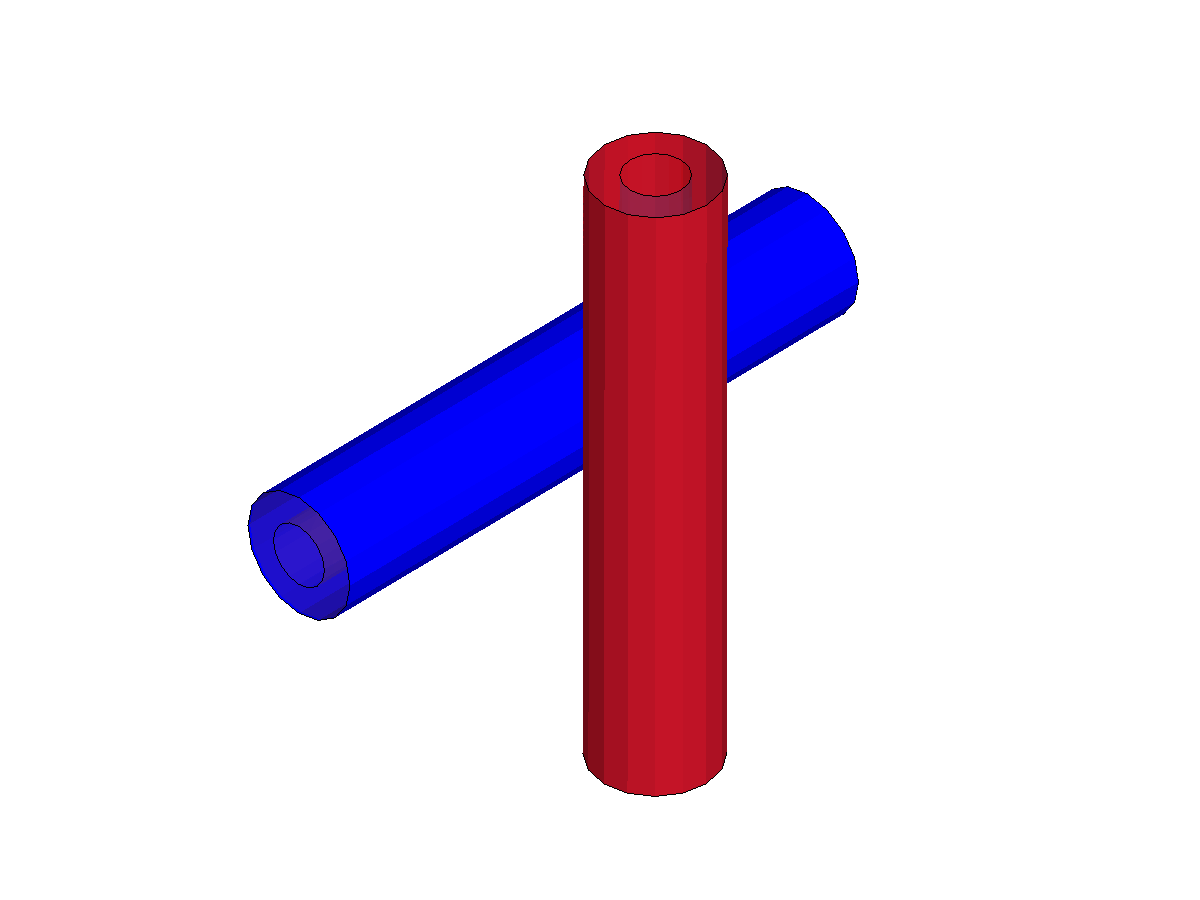

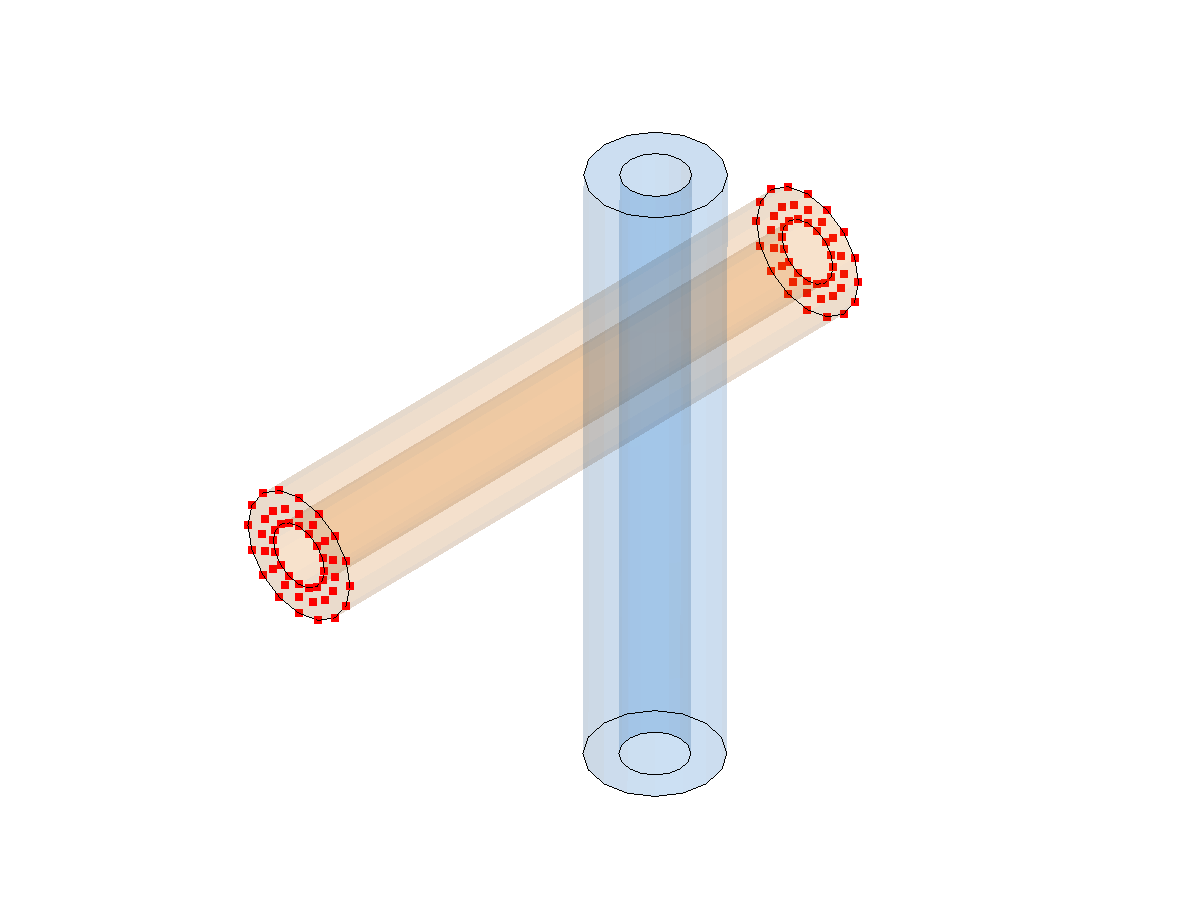

軟管接觸示意圖	初始位移約束示意圖

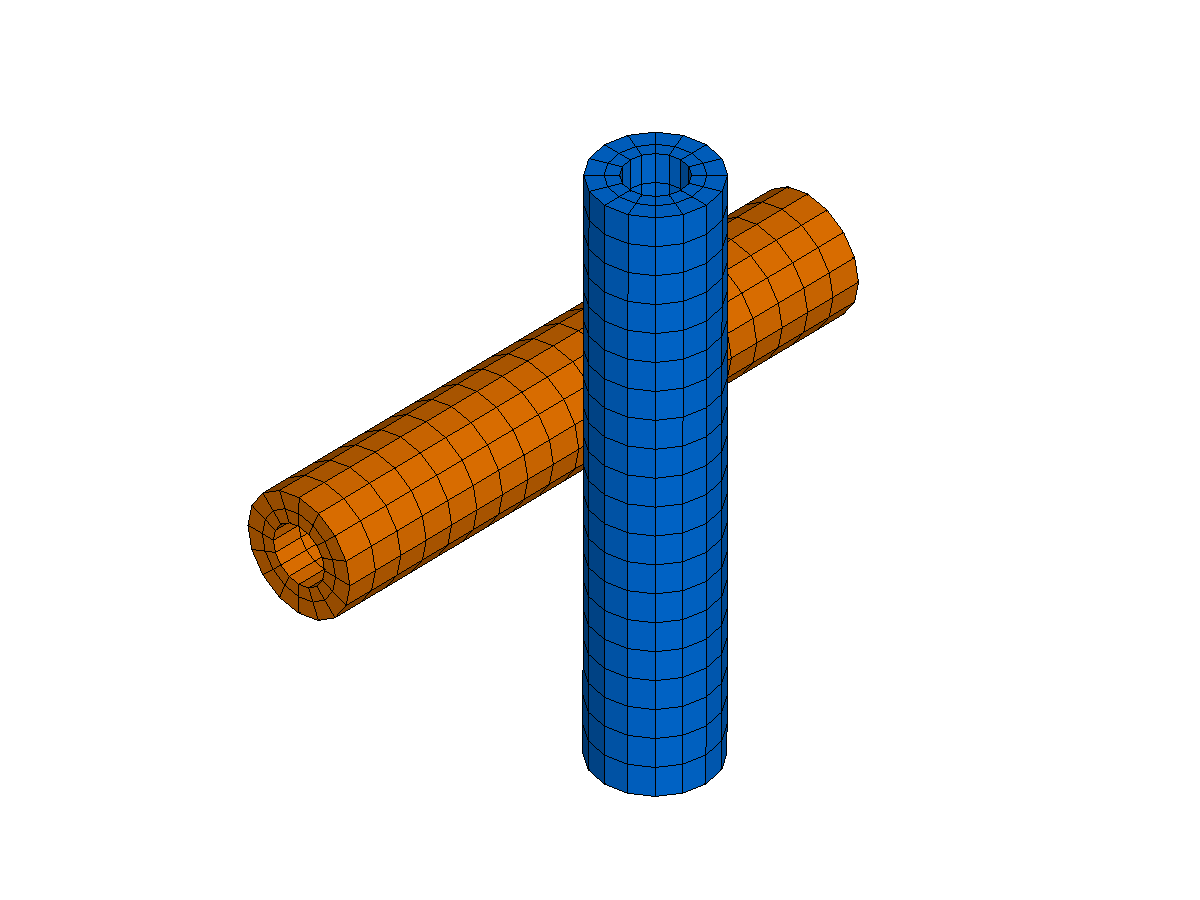

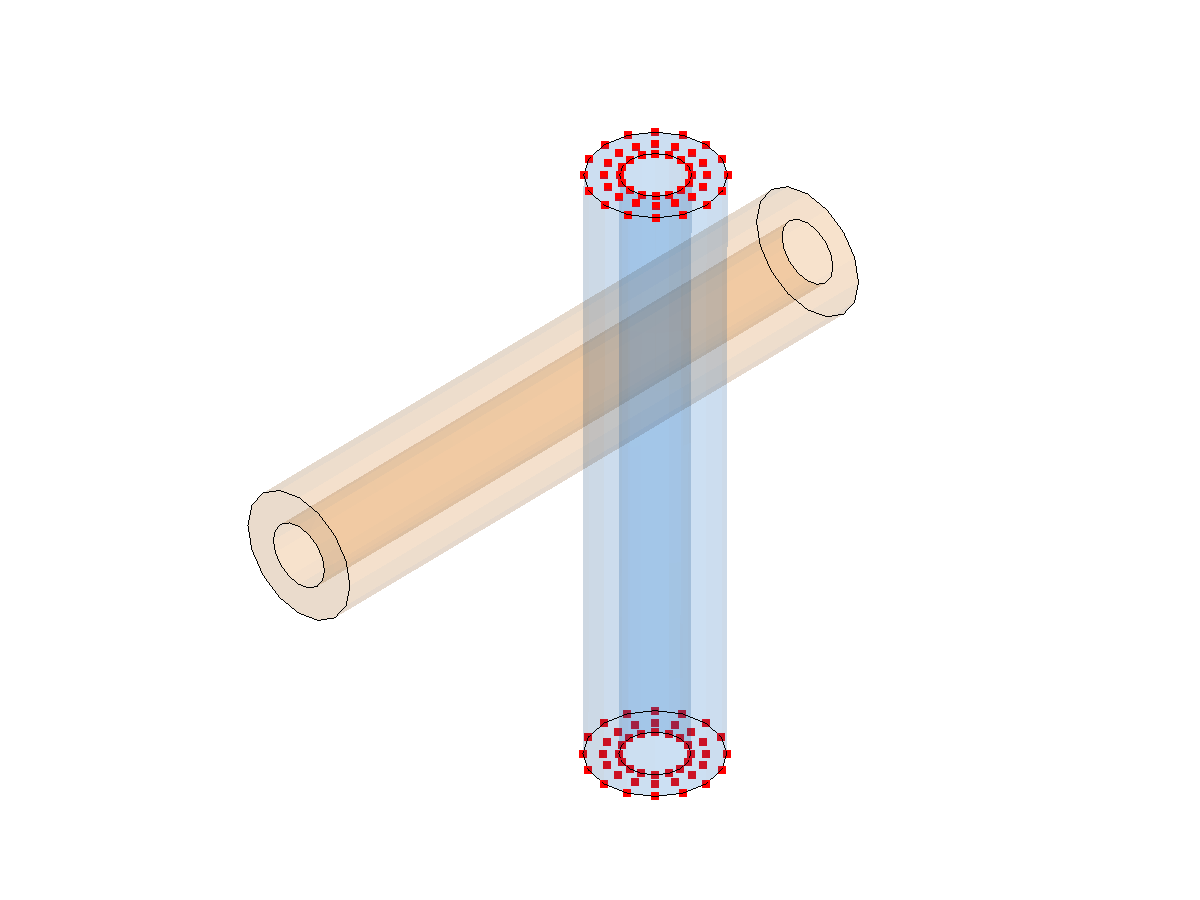

接觸關系示意圖	位移邊界示意圖

（4）仿真結果：

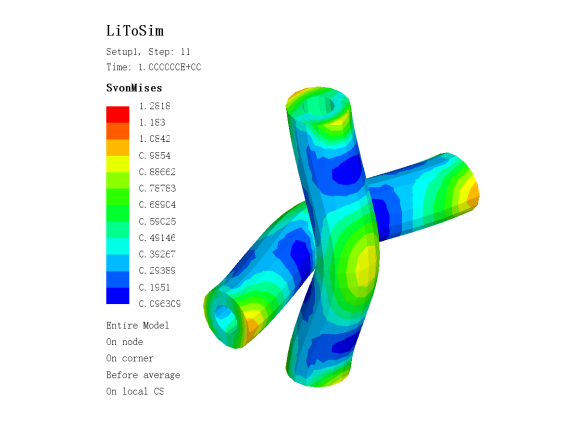

軟管接觸變形應力結果圖

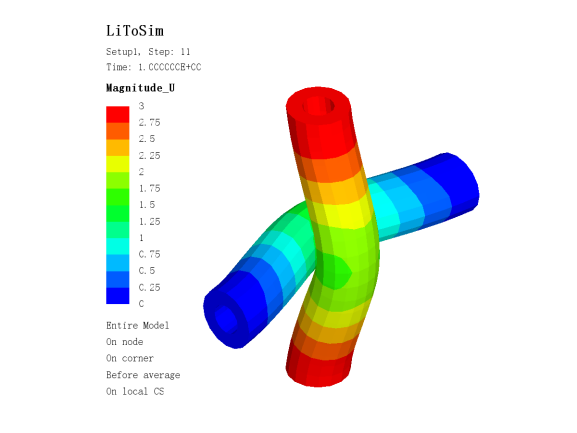

軟管接觸變形位移結果圖

（5）結果對標：
